★产品特征

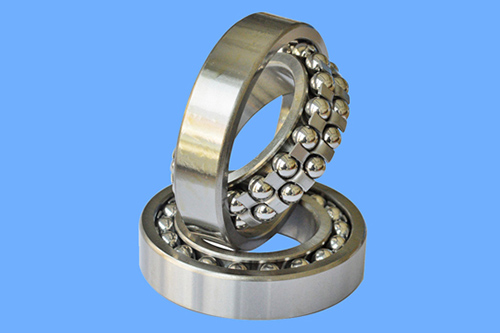

调心球轴承有两列球，外圈有一个共同的凹型球面滚道，且曲率中心与轴承中心一致，即使内圈、钢球和保持架相对于外圈有些倾斜，也可以旋转，因此轴承是自调心的，不受轴相对于轴承箱的不对中影响。主要用来承受径向载荷，也可承受少量的轴向载荷，一般不能承受纯轴向载荷。特别适用于那些可能产生相当大的轴挠曲或不对中的轴承应用场合。例如精密仪表、低噪音电机、汽车、摩托车、木工机械、纺织机械的传动轴、矿山机械、机电设备 、塑料机械、办公器械、医疗器械、健身和运动器材及一般机械等，是机械工业中使用较为广泛的一类轴承。

★产品分类

ZWZ生产的调心球轴承大致可分为两种类型：

圆柱孔调心球轴承

圆锥孔调心球轴承

圆柱孔调心球轴承因其带有两列钢球和在外圈中的弧面滚道，调心球轴承可自动调心，并能承受轴与轴承座之间的角度误差，适用于容易出现轴挠曲和不同心引起的轴心不正的工况。调心球轴承的磨擦是所有滚动轴承中较低的，所以即使在高转速的情况下，仍只具有较小的温升。

圆锥孔调心球轴承具有圆柱孔调心球轴承的特点，但内孔为圆锥孔(常规锥度1:12)，安装在锥形轴上可微调轴承的游隙。该类轴承多用于在载荷作用下弯曲较大的双支承轴上，以及两支承座孔不能保证严格同心的零部件中。主要用来承受径向载荷，也可承受少量的轴向载荷，一般不能承受纯轴向载荷。此类轴承的通用性仅次于深沟球轴承，其极限转速较相同规格深沟球轴承要低，但其承载能力较深沟球轴承高。

★尺寸范围

ZWZ调心球轴承的基本尺寸已列于尺寸数据表中:

内径尺寸范围：25mm～1100mm

外径尺寸范围：52mm～1300mm

宽度尺寸范围：15mm～300 mm

★公差

ZWZ标准型调心球轴承具有普通级，全部与GB307.1相符合。

★径向游隙

ZWZ标准型调心球轴承具有C2、标准(CN)、C3、C4及C5级内部间隙，全部与GB4604相符合。圆锥孔调心球轴承则以C3间隙为标准。径向游隙值详见于前言表格，其数值适用于未安装及无负荷的轴承。 内部间隙大于或小于标准值的轴承也可根据用户要求进行生产。

★保持架

保持架一般采用冲压架、黄铜实体架及尼龙架，材质有钢板、黄铜及合成树脂等。

当轴承外径D≤200mm时，采用钢板(带)冲压保持架，保持架的后置代号不标志。

当轴承外径D>200mm时，采用黄铜实体保持架，保持架的后置代号不标志。

尼龙架的轴承运行温度可高达+120℃，对需在高温或恶劣条件下连续运行的轴承，可以考虑采用黄铜实体架。如需非标准保持架的轴承，可事先与ZWZ联系。

★当量动载荷

当Fa/Fr≤e时， P=Fr+Y1Fa

当Fa/Fr>e时， P=0.65Fr+Y2Fa 式中的e、Y1及Y2的值可查轴承表。

★当量静载荷

P0=Fr+Y0Fa 式中的Y0的值可查轴承表。
